路由器结构

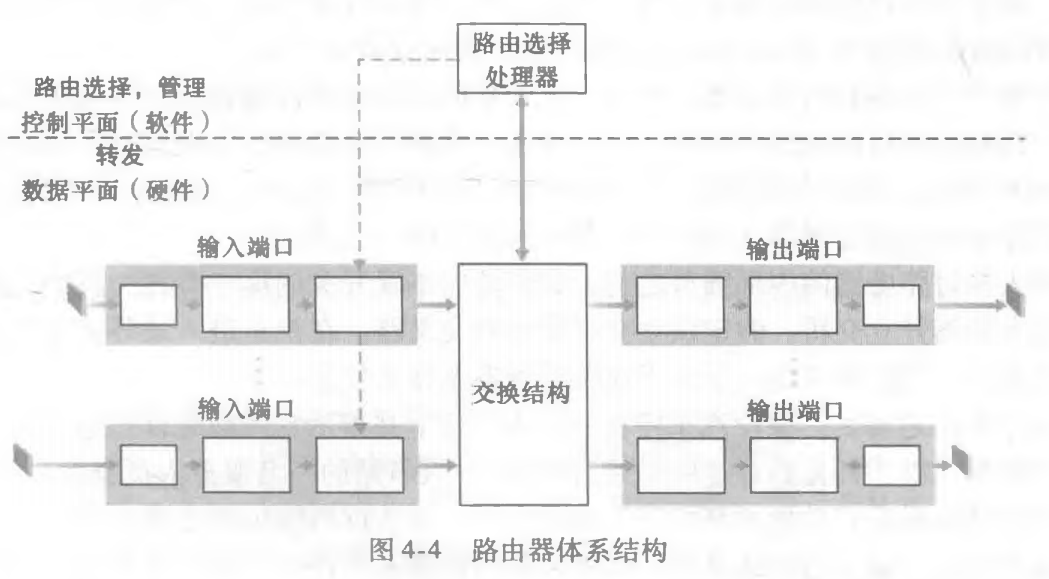

路由器由输入端口，交换结构，路由选择处理器以及输出端口组成。输入端口负责接收数据报，并且在这里决定好要怎么进行转发，然后经过交换结构，到达输出端口。即在输入端口这里已经找到了他的下一跳的地址，然后传送给交换结构，交换结构只需要根据数据去找对应的输出端口即可，可以大大减小路由表的大小。
而具体怎么找到该送往那个端口，最简单的是做一个map，包含了所有的映射，但是由于映射数量达到上百亿，不可取。另一种方案是：根据最长前缀匹配，比如说0000发网接口0，0001发网接口1，以此类推。
这里，输入端口查找的是数据报目的的ip，可能需要经过多个路由器来进行转发，才能到达目地地址。
交换
交换技术有三种，经内存的交换，经总线交换，互联网络交换。
经内存的交换
这种方案下，输入端口和输出端口的功能有点像传统操作系统中的I/O，当一个分组到达端口，改端口通过中断向路由选择处理器发送信号，然后将分组复制到处理器内存当中，路由选择器从分组的首部提取到目的地址，在转发表找适当的输出端口，再将该分组复制到输出端口的缓存当中。
经总线交换
这种方案下，输入端口经一根总线将分组直接发送到输出端口，不需要路由选择处理器的干预。这种方案下，输入端口需要预先计划一个交换机内部标签，指示本地输出端口，该分组可以由所有输出端口接受，但是只有标签匹配的才会保留，标签在输出端口被去除。单一总线会对性能造成影响
经互联网络交换
这种方案是用2N条总线连接输入和输出端口，总线可以通过交换设备自由闭合，比如A发往X的数据，可以调整只打开A和X，但是如果有多个数据报都发往X，那么在X之前还是需要排队。
参考
《计算机网络自顶向下》
